تشخیص لوله رفت و برگشت کولر گازی

امروزه کولرگازی یکی از پر کاربرد ترین , سیستم های تهویه مطبوع در ساختمان های مسکونی , تجاری و اداری است . عملکرد مناسب و صحیح کولرگازی به گردش هوا و کمپرس کردن گاز مبرد بستگی دارد , انتقال هوای خنک در بین یونیت خارجی تا یونیت داخلی از دو عدد لوله مسی صورت می گیرد , این لوله های مسی در بین کاربران به لوله های رفت و برگشت شناخته شده اند . تشخیصی درست و صیحی لوله های رفت و برگشت کولر گازی برای خنک کنندگی محیط , سرویس کولرگازی , شارژ گاز مبرد کولر گازی و ... اهمیت زیادی دارد . اکثر کاربران هنگام نصب یا تعمیر کولرگازی به این سوال مواجه می شوند , لوله رفت و برگش را چجوری از هم تشخیص داد ؟

آشنایی با تفاوت و شباهت های لوله رفت و برگشت کولر گازی به افزایش دقت زمان تعمیر و سرویس کولر گازی کمک می کند و موجب کاهش راندمان و مصرف انرژی کولرگازی می شود . ما در این مقاله به آشنایی کامل تفاوت و شباهت های لوله رفت و برگشت و وظیفه آنها و روش تشخیص صحیح لوله های رفت و برگشت کولر گازی توجه می کنیم .

لوله رفت و برگشت کولر گازی چیست ؟

کولر های گازی و سیستم تهویه مطبوع یکی از پیچیده ترین وسایل برقی موجود در بازار است که از بخش های مختلفی تشکیل شده است , یکی از بخش های مهم کولرگازی انتقال گاز مبرد از یونیت خارجی به یونیت داخلی است . لوله رفت و برگشت , دو لوله مسی هستند که وظیفه منتقل کردن گاز مبرد کمپرس شده را از یونیت خارجی به یونیت داخلی را بر عهده دارد . لوله های رفت و برگشت بخش مهمی از سیکل تبرید را تشکیل می دهند , اگر این فرایند به صورت صحیح انجام نشود , عملکرد سرمایش کولر گازی به مشکل بر می خورد .

یکی از لوله ها وظیفه منتقل کردن مبرد را از کندانسور به اوپراتور برعهده دارد و اون لوله دیگر هوای گرم جذب شده را به کمپرسور منتقل می کند و به همین دلایل به لوله رفت و برگشت شناخته شده است . به طور کلی این دو لوله از جنس مسی ساخته شده اند تا در برابر حرارت و گرما مقاوم باشد . یکی از ویژگی منحصر به فرد لوله مسی انعطاف پذیری فلز مس است که راحتی کار را چند برابر می کند  .

وظیفه لوله رفت در کولر گازی

لوله رفت  در اکثر کولرگازی ها و سیستم های تهویه مطبوع به لوله مایع شناخته شده است که به طور کلی وظیفه منتقل کردن مایع کولرگازی را از یونیت داخلی به یونیت خارجی را بر عهده دارد . پس از اینکه گاز مبرد کمپرس شده در داخل یونیت داخلی به مایع تبدیل شد از طریق لوله رفت به اوپراتور منتقل می شود و پس از انکه به اوپراتور منتقل شد با جذب کردن هوای گرم داخل محیط جذب کرده و محیط را خنک می کند . به طور کلی چون گاز مبرد به صورت مایع در این لوله حرکت می کند قطر لوله رفت از لوله برگشت کوچک تر است .

وظیفه لوله برگشت در کولر گازی

به طور کلی لوله برگشت درکولر گازی به عنوان لوله مکش شناخته شده است , گاز مبرد کمپرس شده پس از عبور از اوپراتور و جذب هوای گرم محیط از طریق لوله برگشت یا لوله مکش به کمرسور منتقل می شود .

در این فرایند از خنک سازی محیط , گاز مبرد با فشار کم در جریان است که در این مرحله باید گاز مبرد ار طریق لوله برگشت به کمپرسور منتقل شود تا دوباره فرایند کمپرس کردن و فشرده سازی گاز مبرد انجام شود , به طور کلی چون در این مرحله چون گاز حجم بیشتری از مایع داره لوله برگشت از لوله مایع بزرگ تر است .

همچنین ببینید : کولر گازی توربو بهتر است یا کولرگازی زانتی ؟

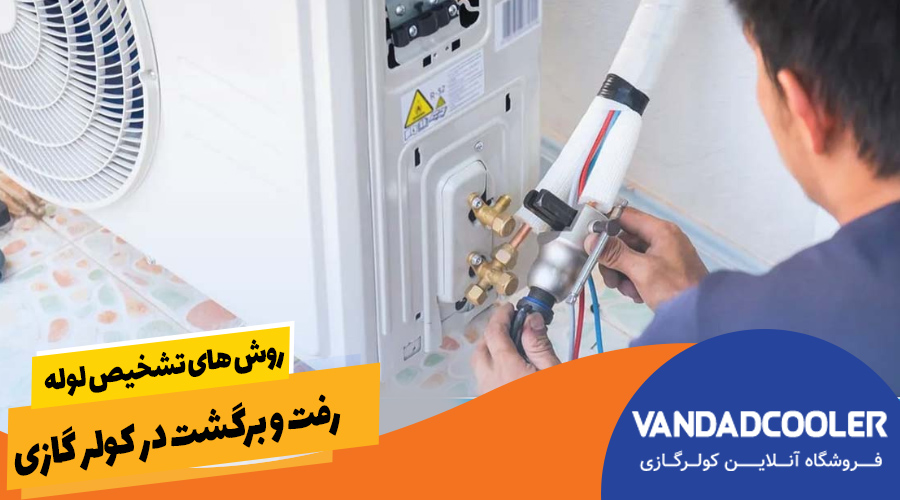

روش های تشخیص لوله رفت و برگشت در کولر گازی

تشخیص لوله رت و برگشت در کولر گازی کار آنچان سخت و دشواری نیست , فقط کافیه به چند تا نکته توجه کنی که در ادامه مطلب به آنها توجه می کنیم .

تشخیص از روی اندازه و قطر لوله

یکی از روش های آشنایی و بی دردسر , تشخیص از روی اندازه و قطر لوله است . به طور کلی در کولرگازی و تهویه مطبوع های خانگی اندازه های لوله رفت و برگشت با هم فرق می کند . در اکثر کولر گازی های باریک ترین لوله به عنوان لوله رفت شناخته می شود و بزرگ تریین لوله به لوله برگشت شناخته می شود .

تشخیص از روی دمای لوله

یکی دیگر از رایج ترین و ساده ترین روش های تشخیص لوله رفت و برگشت در کولرگازی , از روی دمای لوله ها است . به طور کلی دمای لوله برگشت یا مکش خنک است و بعضی مدت ها هم مرطوب است , اما در مقابل لوله رفت دمای بالا تر و گرمی دارد و کلا خشک است .

تشخیص از روی عایق کاری لوله ها

یکی دیگر هم از روش های تشخیص لوله های رفت و برگشت , از روی عایق کاری لوله ها است . در اکثر کولر های گازی لوله برگشت به دلیل دمای پایین لوله  را ضخیم تر و بیشتر عایق کاری می کند , این عایق کاری از چکه کردن و جمع شدن قطرات آب جلوگیری می کند . اما در مقابل لوله رفت به دلیل دمای بالا تر نسبت به لوله برگشت عایق کاری ضعیف تری برخوردار است .

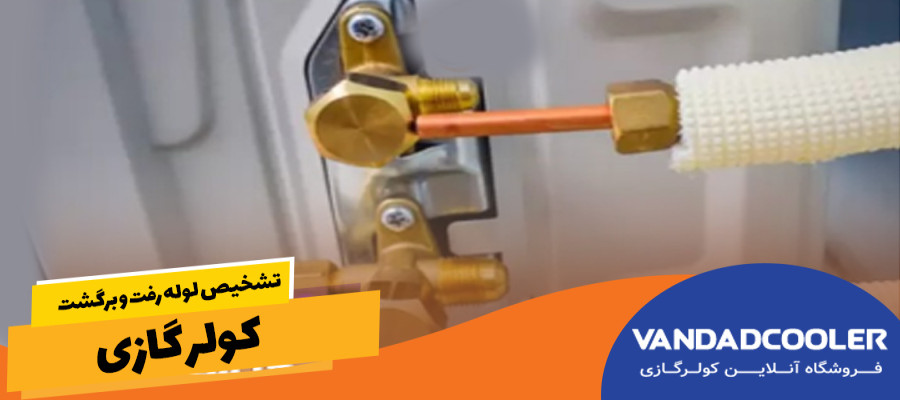

تشخیص از روی محل اتصال شیر ها

یکی دیگر و آخرین روش های تشخیص لوله هار رفت و برگشت کولرگازی , از روی محل اتصال شیر ها است . در اکثر کولر های گازی امروزه , دو شیر اتصال بر روی یونیت خارجی قرار گرفته است , حجم هر کدام از شیر ها متفاوت است , شیری که حجم بیشتری دارد متعلق به لوله برگشت و شیری که حجم کمتی دارد متعلق به لوله رفت است .

سخن پایانی

همانطور که در بالا به آن توجه کردیم , لوله های رفت و برگشت یکی از اصلی ترین اجزای تشکیل دهنده سیکل تبرید هستند . اگر به هر دلیلی لوله های رفت و برگش سورخ یا گرفته شوند , فرایند خنک سازی محیط به مشکل می خورد .
